ArchiOffice 필지 분할

아이콘 및 메뉴: XPress → Civil 유틸리티 → 필지 분석 → 필지 분할

명령어: XARDIV

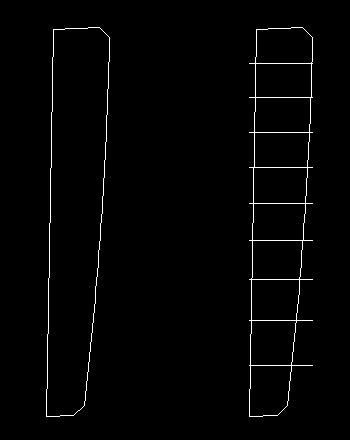

일정 구획의 토지를 면적 또는 갯수로 수평/수직 또는 임의의 방향으로 분할 합니다.


사용법
명령: XARDIV
ArchiOffice XPress Version 18.01, 저작권 ⓒ 2001~2020 한국건축정보기술(주)
[필지 분할]: XARDIV 단축키: XARDIV



  1. 신청지 경계선 선택: 분할할 필지 경계선을 선택합니다.
    신청지 면적: 7,467.49 ㎡ 선택한 필지의 면적을 알려줍니다.

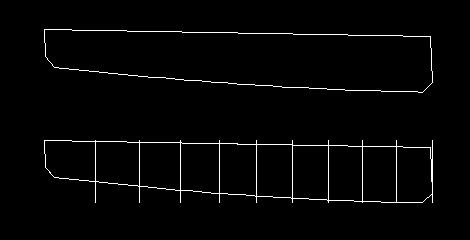

  2. 임의의 방향으로 필지를 분할할 경우.
    분할 방향 기준점 지정:
    분할 방향 지정:

  3. 분할 면적: 1,244.58 ㎡ 분할 갯수: 6개 분할된 필지의 면적과 갯수를 알려줍니다.

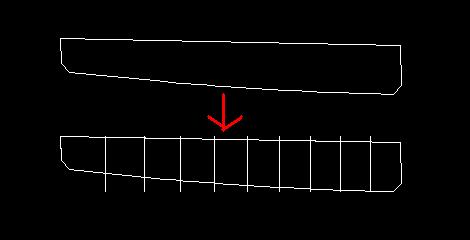

  • 필지의 분할 방향을 지정합니다.

  • 분할 방법:
    필지의 분할 방법을 지정합니다.
    면적 분할 기준 단위는 m²입니다.



  •  mm: 도면상 길이 1,000 이 1 m인 경우입니다.
       m: 도면상 길이 1 이 1 m인 경우입니다.


  • 선: 필지 분할이 선분으로 구분됩니다.
    폴리선 영역: 필지 분할이 폴리선 영역으로 구분됩니다.

  • 분할된 필지 중앙에 면적을 표기합니다.

    면적표기의 머리말 추가 여부를 지정합니다.

    면적표기시 면적단위 추가 여부를 지정합니다.


    면적표기시 소수점 자리를 지정합니다.


    수평 방향으로 면적이 표기됩니다.

    분할 방향으로 면적이 표기됩니다.

  • 필지 구획선 및 문자의 도면층 특성을 설정합니다.


  • 면적 표기 문자 유형 및 높이를 지정합니다.
    면적 표기 문자 도면층의 색상을 표시합니다.
